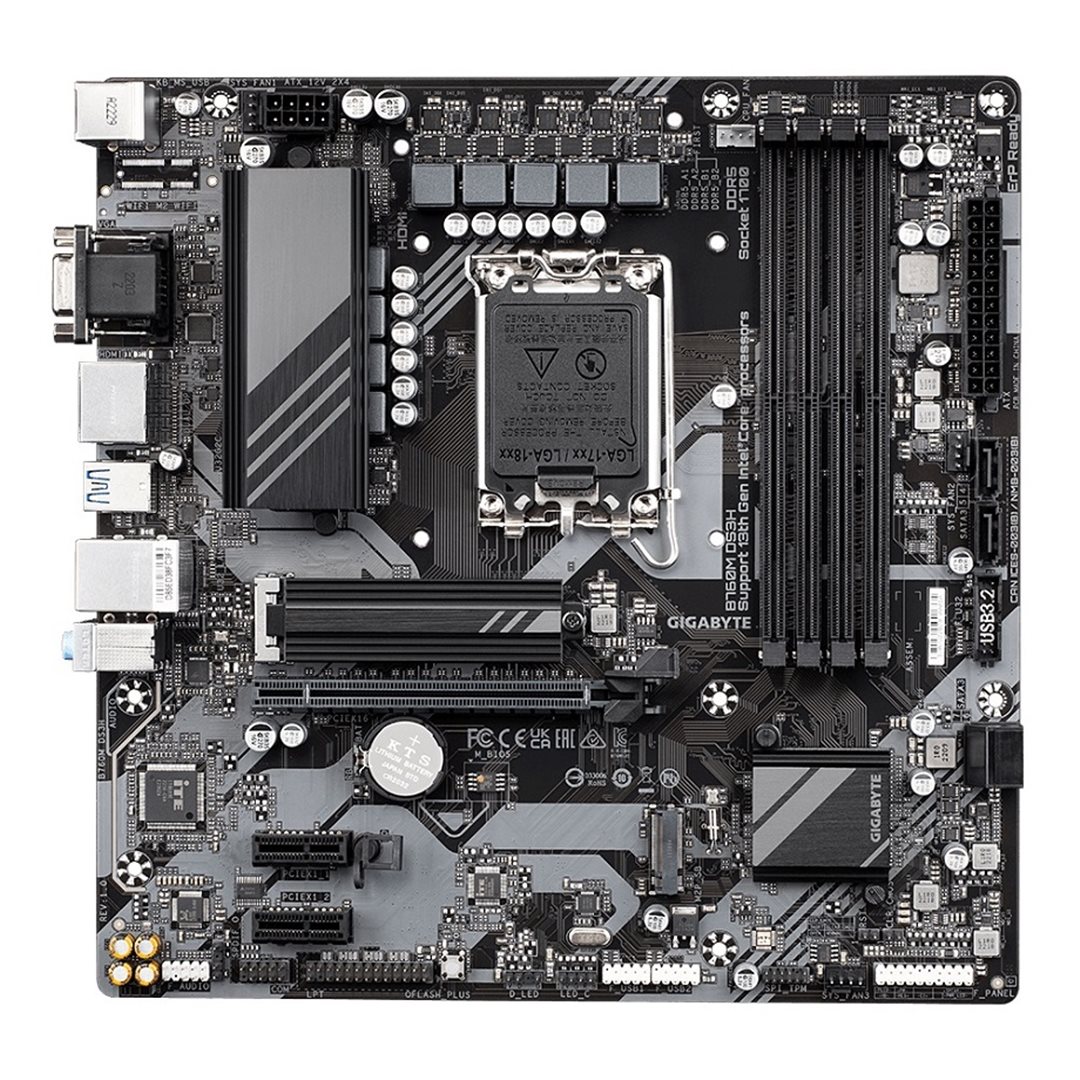

GIGABYTE B760M DS3H/ LGA 1700/ mATX

GIGABYTE B760M DS3H (rev. 1.0)

Chipset: Intel® B760 Express
Rozmerový formát: Micro ATX (244x244mm)
Podpora pre procesory: 13. a 12. generácie Intel® Core™, Pentium® Gold a Celeron®
Pätica procesora: LGA1700

Pamäť:

• 4x DIMM pätica podporujúca až 192GB, DDR5 7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000 (OC)/5800(OC)/5600(OC)/5400(OC)/5200(OC)/4800/4000MT/s pamäťové moduly
• dvojkanálová architektúra pamäte
• podpora pamäťových modulov Extreme Memory Profile (XMP)

Grafické výstupy:

• 1x D-Sub
• 1x HDMI® 2.0
• 2x DisplayPort 1.2

Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio CODEC
Ethernet: Realtek® 2,5 GbE LAN
WLAN + Bluetooth: nie
Rozširujúce sloty:

• 1x PCI Express x16 podporuje PCIe 4.0 a beží na x16
• 2x PCI Express x1 podporuje PCIe 3.0 a beží na x1

Úložný priestor:
celkom podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s

• 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU)
• 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB)
• 4x port SATA 6Gb/s

RAID radič: podpora RAID 0/1/5/10 pre úložné zariadenia SATA

USB:
Zadné USB (celkom 6 portov)

• 1x USB typ-C® s podporou USB 3.2 Gen 2
• 3x USB 3.2 Gen 1
• 2x USB 2.0/1.1

Predné USB (celkom 6 portov)

• 1x USB 3.2 Gen 1 header - podpora ďalších 2 portov USB 3.2 Gen 1
• 2x USB 2.0/1.1 header - podpora ďalších 4 portov USB 2.0/1.1

Porty na zadnom paneli:

• 1x USB typ-C® s podporou USB 3.2 Gen 2
• 3x USB 3.2 Gen 1
• 2x USB 2.0/1.1
• 2x DisplayPort
• 1x D-Sub
• 1x HDMI 2.0
• 1x RJ-45
• 3x audio jack
• 1x PS/2 pre klávesnicu/myš

Interné porty:
Napájanie

• 1x 24-pin ATX hlavný napájací konektor
• 1x 8-pin ATX 12V napájací konektor

Súvisiaci s ventilátorom a chladením

• 1x CPU fan header
• 3x system fan headers

Súvisiaci s úložiskom

• 2x M.2 slot (Key M)
• 4x SATA 6Gb/s port

USB

• 1x USB 3.2 Gen 1 header
• 2x USB 2.0/1.1 header

Ostatné

• 1x adresovateľný LED strip header
• 1x RGB LED strip header
• 1x front panel header
• 1x front panel audio header
• 1x S/PDIF Out header
• 1x serial port header
• 1x parallel port header
• 1x Trusted Platform Module header (len pre modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
• 1x tlačidlo reset
• 1x tlačidlo Q-Flash Plus
• 1x reset jumper
• 1x Clear CMOS jumper

BIOS: 1x 128Mb flash, AMI UEFI BIOS

Odkaz na stránku výrobcu: https://www.gigabyte.com/Motherboard/B760M-DS3H-rev-10#kf
